高光表面（Class A）模具的拋光工藝全解析



在現代制造業中，高光表面（Class A）代表了極致的表面質量要求。這類表面在汽車內飾件、電子設備外殼和高端家電等產品中不可或缺，其模具表面的粗糙度通常需達到Ra0.008μm~Ra0.063μm的鏡面級別。這種近乎完美的表面效果直接決定了產品的外觀質感和光學反射性能，而實現這一效果的核心在于精密而嚴謹?shù)哪＞邟伖夤に嚒?/span>



一、高光表面的本質與標準



Class A表面并非簡單的“光亮”要求，而是一個綜合了幾何精確度、平整度和光滑度的嚴苛標準。在模具制造領域，這種級別的拋光被稱為“鏡面加工”，其分級標準為：

- AO級：Ra0.008μm（光學級）

- A1級：Ra0.016μm

- A3級：Ra0.032μm

- A4級：Ra0.063μm（基礎高光級）



要達到這些標準，傳統手工拋光方法面臨巨大挑戰。尤其是對于復雜曲面或細微結構（如紋理細節或深槽），常規工具難以觸及且易造成尺寸變形。因此，一套科學、系統的拋光工藝成為關鍵。

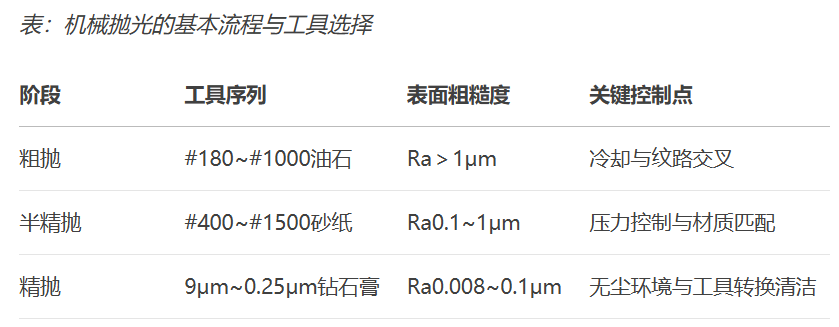

二、機械拋光：高光模具的核心工藝



盡管存在多種拋光方法（化學拋光、電解拋光、超聲波拋光等），但精密模具的鏡面加工仍以機械拋光為主。原因在于其能同時保證幾何精度與表面質量。機械拋光的核心在于分階段遞進式處理：



 1. 粗拋：構建基礎表面

- 工具選擇：使用旋轉拋光機（35，000-40，000 rpm）配Φ3mm WA#400磨輪去除電火花白層，再用手工油石（#180~#1000）研磨

- 潤滑管理：煤油作為冷卻劑，防止表面燒傷

- 關鍵技巧：每更換一級油石，需用酒精徹底清潔表面，并將拋光方向旋轉45°~90°以識別殘留紋路



 2. 半精拋：消除微觀不平

- 砂紙序列：#400→#600→#800→#1000→#1200→#1500，逐級過渡

- 材料適配警告：#1500及以上砂紙僅適用于硬度＞52HRC的淬硬鋼，預硬鋼使用會導致表面燒傷

- 壓力控制：采用“兩步拋光法”，沿兩個垂直方向輕壓拋光，避免擦傷



 3. 精拋：實現鏡面效果

- 鉆石研磨膏序列：9μm（去砂紙痕）→6μm→3μm→1μm→0.5μm→0.25μm

- 工具進階：

- 初階：拋光布輪+鉆石膏

- 終階：粘氈輪實現納米級拋光

- 環境要求：進入無塵車間（≥1μm拋光），A0級需絕對潔凈空間（防塵、煙霧、唾液微粒污染）





三、關鍵技術突破與創新方法



1. 專用拋光材料的科學配比

最新專利配方拋光液包含：

- 氧化鋁粉（5-10份）：主磨料

- 分散劑（0.5-1.5份）：防止顆粒團聚

- 潤滑劑（2-5份）：減少摩擦熱

- 懸浮劑（0.5-1.0份）：保持漿料均勻性



該配方結合羊毛布使用，能高效消除料紋與麻點，且工藝可復制性強。



2. 曲面與異形結構拋光技巧

- 工具適配：軟木棒/竹棒修整末端以吻合曲面弧度，硬質櫻桃木適用于平面

- 壓力傳感：竹柄嵌銅片或削薄以感知壓力，確?！?/span>200g/cm2（防“橘皮”缺陷）

- 時間控制：“短時多次”原則，單次拋光不過長以避免點蝕



3. 3D激光非接觸式拋光（新興技術）

針對傳統方法難以處理的異形區域：

- 技術原理：5軸聯動激光設備，垂直法線方向掃描

- 參數配置：

- 功率50-100W，光斑0.03-0.07mm

- 能量60%-80%，頻率50-500Hz

- 精度優勢：區域控制精度達0.001mm，光澤度＞550GU，塑件表面＞105GU，且無尺寸變形

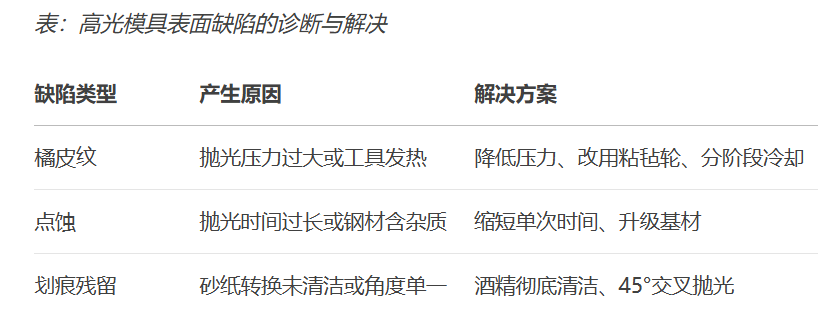

四、質量控制與缺陷預防



Class A表面生產中的常見問題直接關系成品合格率：



 1. 材料前置處理要求

- 鋼材品質：夾雜物或氣孔會導致拋光失效，需選用純凈模具鋼

- 電火花層處理：精規準修整避免硬化層（厚度≤0.4mm），否則需粗磨去除

- 硬度管理：高硬度（如淬硬鋼）雖增加研磨難度，但降低粗糙度且減少拋光過度風險



2. 環境與后處理

- 防污染措施：精拋后立即噴防銹涂層，隔絕灰塵吸附

- 清潔規程：砂紙轉鉆石膏階段需100%純棉+酒精擦拭，杜絕磨料交叉污染





五、未來趨勢：智能化與綠色化



高光模具拋光工藝正經歷技術融合升級：

- 智能化：激光拋光結合3D數據網格（300-2000點/mm2）實現數字化定位，適應弧面與微結構

- 綠色化：水基拋光液替代煤油，減少VOC排放

- 標準化：可復制工藝參數數據庫的建立，降低對技師經驗的依賴





精密拋光被喻為“鋼鐵上的刺繡”，其技術內核遠不止于“打磨”——它融合了材料科學、流體力學和微觀力學的協同控制。從鉆石研磨膏的分子級切削到激光束的能量精準投放，Class A表面背后是精密制造邊界的持續突破。隨著非接觸式拋光技術的成熟，未來的高光模具或?qū)⒏鎰e砂紙與研磨膏，迎來全數字化的“光時代”。然而無論工具如何演進，對“完美表面”的追求始終是制造業皇冠上最耀眼的明珠。
