注塑件的“紋身”：銀紋（水花紋）難題全面攻堅(jiān)指南

在注塑成型的世界里，我們追求的是完美無瑕的表面質(zhì)量。然而，一種名為銀紋（也稱為水花紋、銀絲）的缺陷，卻時(shí)常如不速之客，在制品表面留下一道道銀色或白色的條紋，如同給產(chǎn)品刻上了不合格的“紋身”。它不僅嚴(yán)重影響產(chǎn)品外觀，更是內(nèi)部材料或工藝存在隱患的直觀信號(hào)。本文將直擊銀紋難題，深入剖析其成因，并提供一套從根源到治理的系統(tǒng)性解決方案。

一、 識(shí)破真身：什么是銀紋？

銀紋通常表現(xiàn)為在塑料制品表面沿流動(dòng)方向分布的、密集的銀色或白色絲狀條紋。它并非顏料或顏色分散問題，其本質(zhì)是 “微觀氣體殘留”。

這些氣體在熔體充模過程中被拉伸、碾壓，在制品表層下形成扁長的微氣泡。當(dāng)光線照射到這些微氣泡表面時(shí)發(fā)生散射與反射，從而在我們眼中呈現(xiàn)出銀色的光澤。

理解這一點(diǎn)至關(guān)重要：銀紋是“氣”的問題。 我們的所有對策，都圍繞著“驅(qū)氣”和“防氣”展開。

二、 揪出元兇：銀紋的三大成因系統(tǒng)分析

導(dǎo)致銀紋的氣體主要來自三個(gè)方向，如同三條不同的叛軍路線，我們需要精準(zhǔn)識(shí)別才能有效打擊。

成因一：水汽之?dāng)场铣睗瘢ㄗ畛Ｒ?，約占70%以上）

• 作戰(zhàn)機(jī)理：塑料顆粒，尤其是吸濕性強(qiáng)的材料（如PET、PBT、PA尼龍、PC、ABS等），會(huì)從空氣中吸收水分。如果這些水分未經(jīng)充分烘干就直接進(jìn)入高溫料筒，會(huì)瞬間汽化成水蒸氣。這些水蒸氣被熔體包裹、拉伸，最終在冷卻定型后形成銀紋。

• 識(shí)別特征：銀紋分布通常較為廣泛，可能伴隨有制品內(nèi)部的氣泡，且掰開銀紋部位，有時(shí)能看到內(nèi)部的微小空洞。

成因二：熱分解之?dāng)场獦渲到猱a(chǎn)氣

• 作戰(zhàn)機(jī)理：塑料在過高的溫度或過長的受熱時(shí)間內(nèi)，其高分子鏈會(huì)發(fā)生斷裂，產(chǎn)生低分子揮發(fā)性氣體。這些氣體在注射過程中同樣會(huì)形成銀紋。

• 觸發(fā)條件：

  1. 料筒溫度過高：這是直接原因。

  2. 螺桿轉(zhuǎn)速過快：過大的剪切熱導(dǎo)致局部溫度急劇升高。

  3. 熔體在料筒內(nèi)停留時(shí)間過長：發(fā)生在停機(jī)后未清料、生產(chǎn)周期過長或設(shè)備容量過大時(shí)。

  4. 噴嘴或熱流道堵塞：熔體在滯流區(qū)長期受熱分解。

• 識(shí)別特征：銀紋可能伴隨有黑點(diǎn)（碳化料）出現(xiàn)，且制品顏色可能發(fā)黃。氣味上可能有刺鼻異味。

成因三：空氣之?dāng)场獖A氣與排氣不暢

• 作戰(zhàn)機(jī)理：

  1. 夾氣：螺桿在注射后退時(shí)，空氣會(huì)隨顆粒進(jìn)入料筒。如果注射速度過快，或模具澆注系統(tǒng)設(shè)計(jì)不當(dāng)（如澆口正對型腔），熔料以“噴射”狀進(jìn)入型腔，極易將空氣卷入熔體中無法排出。

  2. 排氣不暢：模具分型面、頂針、滑塊等位置的排氣槽深度不足或被堵塞，型腔內(nèi)的空氣無法在充模時(shí)被順利排出，被壓縮并卷入熔體前沿，形成銀紋。

• 識(shí)別特征：銀紋通常出現(xiàn)在熔體流動(dòng)的末端或兩股熔膠匯合處，或者是容易困氣的結(jié)構(gòu)復(fù)雜區(qū)域。

三、 決勝戰(zhàn)場：系統(tǒng)性解決方案

解決銀紋，必須遵循“先易后難、逐項(xiàng)排除”的原則，進(jìn)行精準(zhǔn)打擊。

第一戰(zhàn)線：御敵于外——原料的徹底防護(hù)

這是解決大多數(shù)銀紋問題的第一步，也是最關(guān)鍵的一步。

1. 嚴(yán)格烘干：

   • 標(biāo)準(zhǔn)：嚴(yán)格遵守材料供應(yīng)商推薦的烘干工藝。例如，PC通常需要在120℃下烘干3-4小時(shí)，PA尼龍可能需要80-100℃烘干4-6小時(shí)。

   • 設(shè)備：使用除濕干燥機(jī)，而非普通的熱風(fēng)干燥機(jī)，以確保露點(diǎn)達(dá)到-40℃以下，提供深度干燥能力。

   • 管理：烘干后的原料暴露在空氣中的時(shí)間不宜過長（通常不超過1小時(shí)），需在保溫料斗中持續(xù)干燥。料斗底部濾網(wǎng)需定期清潔。

第二戰(zhàn)線：固守本營——工藝參數(shù)的精準(zhǔn)調(diào)控

1. 優(yōu)化溫度體系：

   • 降低料筒溫度：在保證充模順暢和產(chǎn)品外觀的前提下，采用盡可能低的熔體溫度。從后往前，逐段降低溫度設(shè)定，檢查效果。

   • 檢查熱電偶：確保料筒熱電偶工作正常，避免顯示溫度低于實(shí)際溫度導(dǎo)致的“隱性過熱”。

2. 調(diào)整注射速度：

   • 采用“慢-快-慢”的多級注射：起始階段采用慢速注射，讓熔體以“層流”方式平穩(wěn)推動(dòng)空氣從排氣槽排出，待熔體越過澆口后，再切換至高速充填，最后在充填末端再次減速，以利排氣。

3. 控制螺桿參數(shù)：

   • 降低背壓：適當(dāng)降低背壓，減少螺桿后退的阻力，有利于進(jìn)入料筒的空氣從料斗排出。但注意過低的背壓會(huì)導(dǎo)致塑化不均和計(jì)量不準(zhǔn)。

   • 降低螺桿轉(zhuǎn)速：減少因剪切過熱導(dǎo)致的材料降解。

第三戰(zhàn)線：暢通經(jīng)脈——模具的維護(hù)與優(yōu)化

1. 檢查與清理排氣系統(tǒng)：

   • 標(biāo)準(zhǔn)：排氣槽的深度是核心，通常為0.01-0.03mm（取決于塑料粘度），寬度足夠，位置要設(shè)在熔體流動(dòng)的末端和易困氣處。

   • 行動(dòng)：定期清理排氣槽，防止被油污、脫模劑或塑料殘留堵塞。

2. 優(yōu)化澆注系統(tǒng)：

   • 改善澆口設(shè)計(jì)，避免熔體直沖型腔壁產(chǎn)生噴射?？刹捎?span style="font-weight:600;">扇形澆口、搭接澆口或調(diào)整澆口位置，引導(dǎo)熔體平穩(wěn)推進(jìn)。

3. 檢查模具冷卻：

   • 確保模溫均勻。過低的模溫會(huì)使熔體前沿過早冷卻，粘度增高，不利于氣體排出。

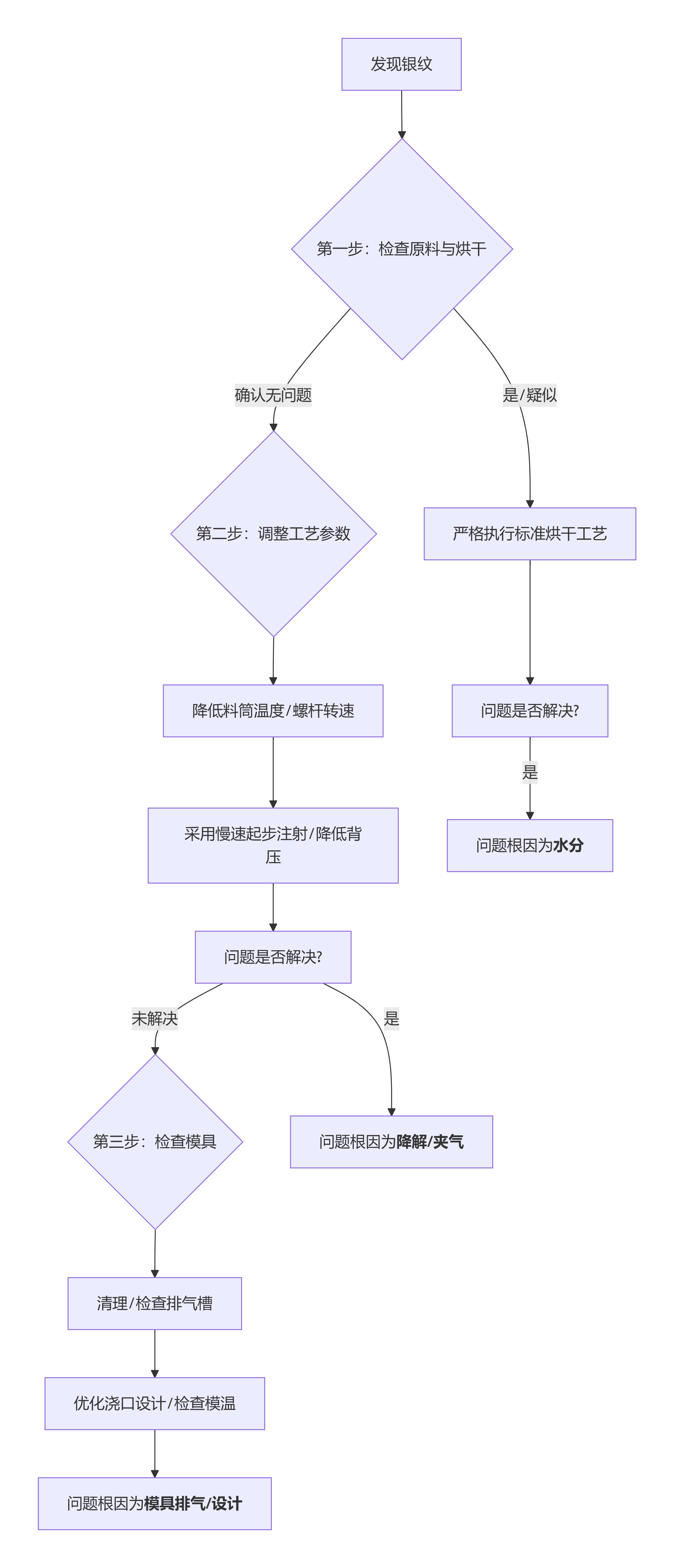

總結(jié)：銀紋問題排查流程圖

當(dāng)遇到銀紋時(shí)，建議遵循以下路徑進(jìn)行排查，可事半功倍：

記住，銀紋是“氣體”的杰作。 我們的戰(zhàn)斗就是一場驅(qū)趕水汽、防止降解、排出空氣的全面戰(zhàn)爭。通過這種系統(tǒng)化、邏輯化的排查與解決流程，您將能精準(zhǔn)地鎖定問題根源，徹底告別這令人煩惱的“銀色紋身”，重塑注塑品的完美肌膚。

http://m.bjqclp.cn名研模具
